Volelio flanšo linijinis kreiptuvas

Linijinio judesio blokas

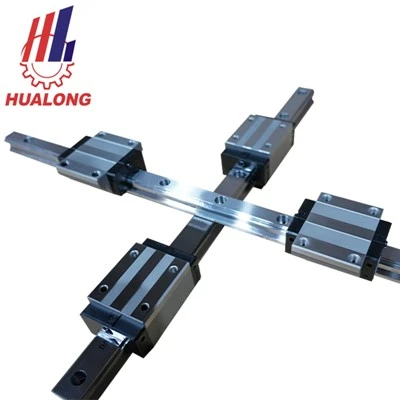

Linijinis judesio blokas (taip pat vadinamas linijiniu kreipiamuoju slankikliu) yra pagrindinis komponentas, suporuotas su linijiniais kreiptuvais mechaninėse sistemose, kuriose įrengti vidiniai riedėjimo elementai (pvz., plieniniai rutuliai, ritinėliai), siekiant sumažinti trintį, kad būtų mažas triukšmas ir sklandžiai veikia.

Cnc linijinis vadovas

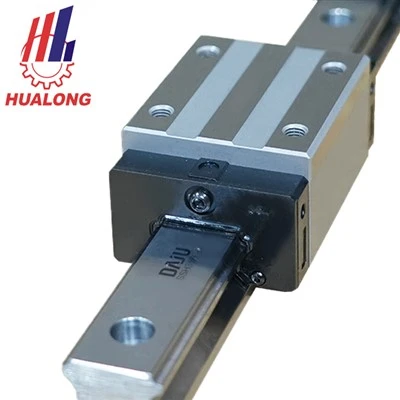

CNC linijinis kreiptuvas yra būtinas tiksliam automatizavimui ir užtikrina mažą{0}}trinties linijinį judėjimą naudojant fiksuotą bėgių ir ritinėlių{1}}slankiklį. O optimizuotas dizainas sumažina susidėvėjimą, išlaiko tikslią padėtį ir atlaiko dideles apkrovas.



Produkto tipas

1. HRG CC reiškia standartinio ilgio slankiklį: tinka įprastoms sunkioms apkrovoms, pvz., portalinėms skersinėms sijomis ir grindų gręžimo bei frezavimo staklių slydimui.

2. HRG HC reiškia pailgą slankiklį: padidėja bendras slankiklio ilgis, pailgėja ritinėlio kolonėlė, toliau gerėja standumas ir tarnavimo laikas. Bendras slankiklio ilgis yra maždaug 8 16 mm ilgesnis nei standartinio tipo.

HRG flanšo tipo tikslumo laipsniai yra H, P, SP ir UP. Išankstinio spaudimo parinktys apima Z0, ZA ir ZB.

Mūsų pagrindiniai linijinių vadovų akcentai



01
Keturių krypčių vienoda apkrova: HGH, HEG ir HWE serijos turi keturių stulpelių apskrito lanko griovelio dizainą, kuris vienu metu gali atlaikyti apkrovas keturiomis kryptimis: aukštyn, žemyn, kairėn ir dešinėn, atitinkančias sudėtingų darbo sąlygų reikalavimus.

02
Automatinė širdies reguliavimo funkcija: kombinuotas dizainas DF45 laipsnis 45 laipsnių, plieno rutulio elastinė deformacija gali absorbuoti nedidelius montavimo paviršiaus nukrypimus, sumažinti surinkimo sunkumus ir pagerinti veikimo stabilumą.

03
Didelio standumo struktūra: HRG ritinėlių serija turi linijinį kontaktinį dizainą su minimalia elastine deformacija ir 300% padidintu standumu; HGH serija gali pritaikyti išankstinę apkrovą, kad dar labiau padidintų standumą.

04
Keičiamumo konstrukcija: slankiklį ir kreipiamąjį bėgelį galima pakeisti atskirai, nereikalaujant porinio šlifavimo, todėl priežiūros sąnaudos sumažėja daugiau nei 50 % ir žymiai sutrumpėja prastovos laikas.

05
Daugiasluoksnė dulkių prevencijos sistema: Pateikite tokias parinktis kaip alyvos grandiklis, metalo grandiklis, dvigubo sluoksnio alyvos grandiklis ir viršutinis dulkių gaubtas, kad prisitaikytų prie atšiaurios aplinkos, pvz., dulkių ir aukštos temperatūros geležies drožlių.

06
Savaiminio tepimo parinktis: pasirenkamas tepimo modulis, nereikia centralizuoto alyvos vamzdžių tepimo, mažina alyvos taršą, tinka švarioms patalpoms ir aukštų aplinkosaugos reikalavimų scenarijams.

1. Garantinis laikotarpis: suteikiamas 1 metų gaminio garantinis aptarnavimas nuo išsiuntimo datos. Garantiniu laikotarpiu teikiame nemokamą dalių taisymą arba keitimą, jei kiltų problemų dėl ne žmogiškųjų veiksnių. Išbandžius ir patvirtinus prekę, jei yra pažeisti kreipiamieji bėgiai ar slankikliai, juos galima grąžinti, kad būtų grąžinti pinigai, arba mes galime nemokamai atsiųsti naują prekę. Pasibaigus garantiniam laikotarpiui, atsarginės dalys ir remontas vis tiek bus teikiamos savikaina.

2. Diegimo vadovavimo paslauga: atsižvelgiant į jūsų faktinius poreikius, gali būti teikiamos nuotolinės vaizdo gairės arba montavimo vietoje patarimo paslaugos. Techniniai inžinieriai gali peržiūrėti montavimo žingsnius, užrakinimą sukimo momentu ir kitas detales realiuoju laiku per vaizdo įrašus, kad įsitikintų, jog kreipiamojo bėgio montavimo tikslumas atitinka μm lygio standartą. Jei perkate urmu arba didelio tikslumo įrangą, inžinieriai gali būti išsiųsti į vietą, kad gautų išsamias rekomendacijas.

3. Kalibravimas ir tikslumo tikrinimas: baigus montuoti kreipiamąjį bėgelį, techninis personalas gali atlikti operacijų derinimą ir pakartotinį tikslumo patikrinimą bei pateikti derinimo ataskaitas, siekiant užtikrinti, kad prieš pradedant gaminti įrangą būtų pasiektas projektinis tikslumas.

4. Techninės priežiūros paslaugos: Garantiniu laikotarpiu kartą per metus gali būti organizuojama nemokama įrangos patikra, siekiant patikrinti kreipiamojo bėgio veikimo būklę, alyvos grandiklio susidėvėjimą ir tepalo senėjimą bei išrašyti techninės priežiūros ataskaitą. Tuo pačiu metu gali būti suteikta nemokama pagalba kuriant metinius priežiūros planus, pagrįstus eksploatavimo sąlygomis.

5. Trikčių šalinimas ir avarinė pagalba: Klientui pranešus apie remontą, įsipareigojate reaguoti per 48 valandas, nuotolinis sprendimas bus suteiktas per 24 valandas bendroms problemoms spręsti, o inžinierius atvyks per 48 valandas, kai iškils problemos, kurias reikia tvarkyti vietoje. Avarinėmis situacijomis laikinoms atsarginėms dalims gali būti teikiama pirmenybė montuojant ir gaminant klientus prieš grąžinant sugedusias dalis, siekiant sumažinti prastovų nuostolius.

6. Atsarginių dalių tiekimas ir senų dalių remontas: dažniausiai naudojamos atsarginės dalys yra sandėlyje ir gali būti išsiųstos bet kuriuo metu. Pažeistus kreipiamuosius bėgius galima grąžinti gamintojui įvertinti. Jei po bandymo jie vis dar turi remonto vertę, gali būti teikiamos mokamos remonto paslaugos, tokios kaip tiesinimas, bėgimo tako šlifavimas ir riedėjimo elementų keitimas, o išlaidos yra daug mažesnės nei naujų gaminių įsigijimas.

7. Aksesuarų keitimo paslauga: Suteikiame vieną pirkimo kanalą susidėvėjusiems priedams, tokiems kaip alyvos grandiklio peiliukai, metaliniai grandiklio peiliukai, dulkių lakštai ir kt., nereikia keisti viso slankiklio, sumažinant priežiūros išlaidas.

1 klausimas: ar jį galima naudoti vertikaliam montavimui (Z ašis)?
A1: Taip, tai įmanoma, tačiau reikia atsižvelgti į tepalo tekėjimą. Rekomenduojama sumontuoti šoninį alyvos antgalį.

2 klausimas: ar reikia jį suporuoti (vienas kreipiamasis bėgis su dviem slankikliais)?
A2: vienas kreipiamasis bėgelis gali būti suporuotas su keliais slankikliais be privalomo susiejimo. Tačiau esant didelei apkrovai, apkrovai paskirstyti rekomenduojama naudoti du ar daugiau slankiklių.

3 klausimas: ar flanšo įgilinta anga yra kiaurymė?
A3: numatytoji srieginė anga; Galima pritaikyti kiaurymių ir veržlių montavimą, tačiau reikalingi brėžiniai.

4 klausimas: ar flanšinius kreipiamuosius bėgelius galima maišyti su kvadratiniais slankikliais?
A4: kreipiamasis bėgis yra universalus, tačiau slankiklio aukštis skiriasi, todėl reikia iš naujo patikrinti guolio paviršiaus aukštį.

Kaip vienas iš pirmaujančių ritininių flanšų linijinių kreiptuvų gamintojų ir tiekėjų Kinijoje, mūsų produktai turi gerą reputaciją rinkoje. Būkite tikri, kad čia iš mūsų gamyklos prekiaujame Kinijoje pagamintu linijiniu kreiptuvu su biriais ritinėliais. Sveiki atvykę į mūsų svetainę, kad gautumėte daugiau informacijos.
